Hoge-precisie RA-koperfolie
De hoge-precisie RA-koperfolie van CIVEN Metal wordt geproduceerd door nauwkeurig koudwalsen en gecontroleerd gloeien voor toepassingen die een strikte diktecontrole, flexibiliteit, oppervlakteconsistentie en stabiele elektrische prestaties vereisen.
Het productassortiment omvat diktes van 9–70 μm en breedtes van 10–620 mm, met verschillende kwaliteiten, temperaturen en oppervlakteopties voor flexibele circuits, hoog-elektronica, batterijcomponenten, EMI-afscherming en andere precisietoepassingen.
-
![50 μm hoge-precisie RA-koperfolie]()
50 μm hoge-precisie RA-koperfolie50 μm hoge-Precisie RA-koperfolie is een volledig uitgegloeide gewalste koperfolie ontwikkeld voor elektronische circuits, componenten voor energieopslag en andere toepassingen die een... -
![35 μm hoge-precisie RA-koperfolie]()
35 μm hoge-precisie RA-koperfolie35μm hoge-Precisie RA-koperfolie is een volledig uitgegloeide gewalste koperfolie ontworpen voor elektronische en elektrische toepassingen die een gecontroleerde dikte, hoge elektrische... -

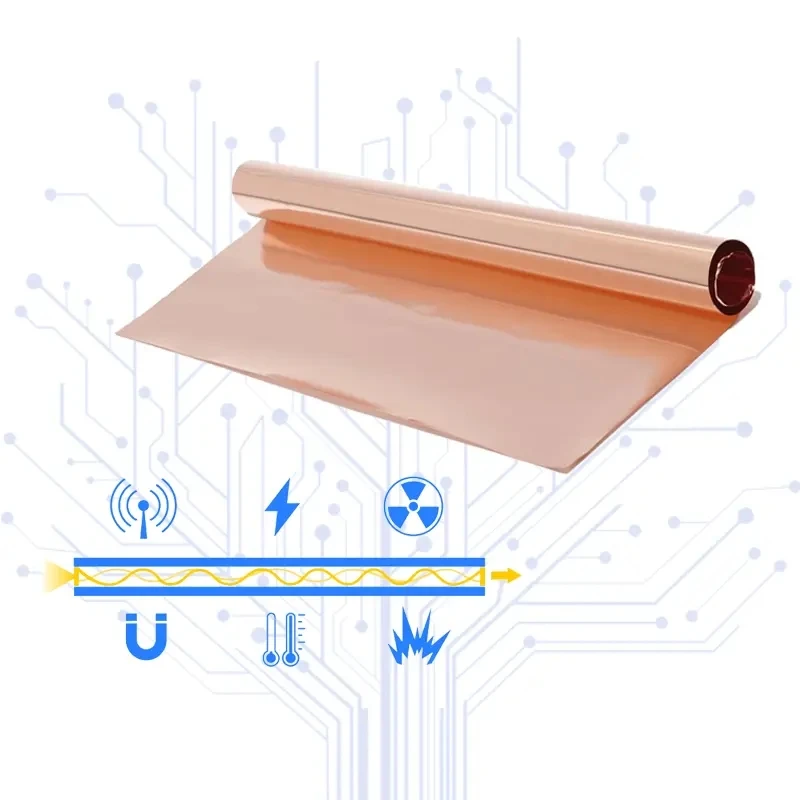

![25 μm hoge-precisie RA-koperfolie]()
25 μm hoge-precisie RA-koperfolie25 μm hoge-precisie RA-koperfolie is een gewalste-gegloeide koperfolie met een nominale dikte van 25 μm en een diktetolerantie van ±0,8 μm. Het combineert gecontroleerde maatnauwkeurigheid, 380... -
![18 μm hoge-precisie RA-koperfolie]()
18 μm hoge-precisie RA-koperfolie18μm hoge-precisie RA-koperfolie is een gerolde-gegloeide koperfolie die is ontworpen voor toepassingen die een gecontroleerde dikte, elektrische geleidbaarheid en flexibiliteit vereisen. Met een... -
![12 μm hoge-precisie RA-koperfolie]()
12 μm hoge-precisie RA-koperfolieCIVEN Metaal 12um Hoge-Precisie RA (gewalst-gegloeid) koperfolie is een koud-gewalst, herkristalliseerd metalen substraat ontworpen voor dynamische flexibele toepassingen en hoog-signaaloverdracht. -

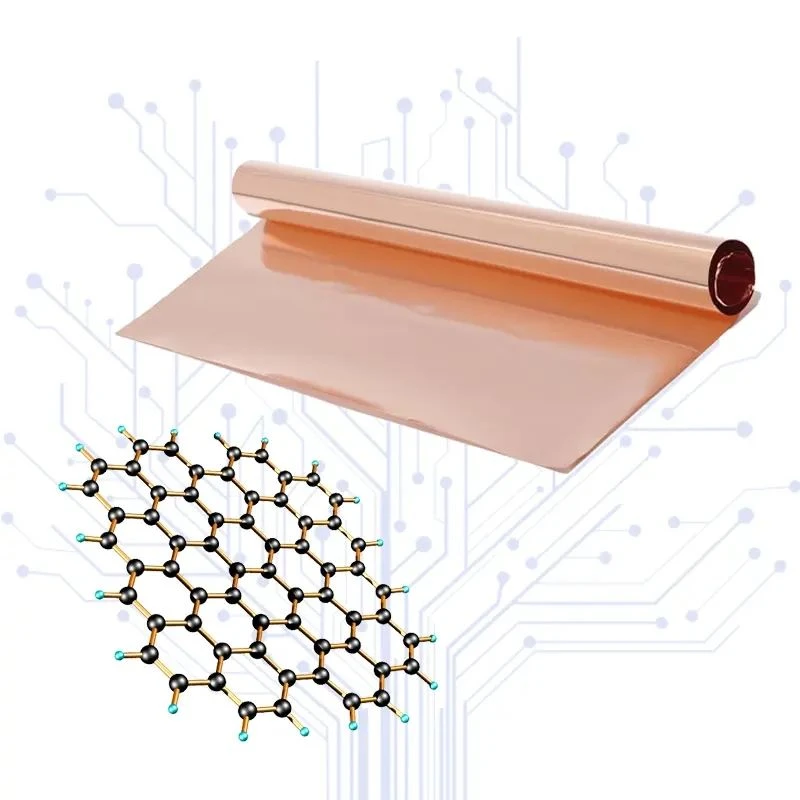

![9 μm hoge-precisie RA-koperfolie]()
9 μm hoge-precisie RA-koperfolieCIVEN Metaal 9μm Hoge-Precisie RA-koperfolie is een gewalste gegloeide koperfolie ontwikkeld voor toepassingen die een strikte diktecontrole, stabiele mechanische prestaties en een betrouwbare...
Hoge-precisie RA-koperfolie is een gewalste en gegloeide koperfolie die is ontworpen voor toepassingen waarbij materiaaldikte, mechanische eigenschappen, oppervlakteconditie en maatvastheid belangrijk zijn voor het stroomafwaartse proces.
Het huidige assortiment omvat Cu-ETP- en zuurstof--vrije koperopties, waarbij productconfiguraties beschikbaar zijn voor verschillende vereisten op het gebied van flexibiliteit, sterkte, oppervlakteprofiel en elektrische prestaties.
Materiaalopties
Cu-ETP-koper
Cu-ETP is beschikbaar voor toepassingen die een hoge elektrische geleidbaarheid vereisen, samen met de mechanische eigenschappen van gewalste koperfolie.
Zuurstof-Gratis koper
Zuurstof-vrij koper is beschikbaar voor toepassingen waarbij een hogere koperzuiverheid en gecontroleerde materiaaleigenschappen vereist zijn.
De juiste materiaalkwaliteit moet worden geselecteerd op basis van de elektrische, mechanische, vorm- en verwerkingsvereisten van het voltooide onderdeel.
Prestatiekenmerken
Flexibiliteit
De gewalste en gegloeide structuur maakt RA-koperfolie geschikt voor toepassingen waarbij buigen, buigen of vormen een rol speelt.
Diktecontrole
Precisiewals- en meetcontrole helpen de dikte te behouden die nodig is voor fijne elektronische en industriële componenten.
Oppervlakteconsistentie
Gecontroleerde wals- en oppervlaktebehandeling zorgen voor gedefinieerde oppervlaktekenmerken voor stroomafwaarts etsen, lamineren, lijmen of andere processen.
Elektrische prestaties
De beschikbare kopersoorten bieden een hoge elektrische geleidbaarheid voor elektronische en elektrische toepassingen.
Technische specificaties
| Parameter | Standaardkwaliteit (RA-H) | Flexibele kwaliteit (RA-A) | Hoge-frequentiegraad (RA-HF) |
|---|---|---|---|
| Koperzuiverheid | Groter dan of gelijk aan 99,95% | Groter dan of gelijk aan 99,99% | Groter dan of gelijk aan 99,99% |
| Elektrische geleidbaarheid | Groter dan of gelijk aan 100% IACS | Groter dan of gelijk aan 98% IACS | Groter dan of gelijk aan 101% IACS |
| Dikte | 8,94 g/cm³ | 8,94 g/cm³ | 8,94 g/cm³ |
| Oppervlakteruwheid (Rz) | 1.0–1.8 μm | 0.6–1.2 μm | <0.8 μm |
| Verlenging bij breuk | 5–10% | Groter dan of gelijk aan 25% | 15–20% |
Beschikbare dikte en breedte
Afhankelijk van de verwerkingsvereisten van de klant kunnen verschillende dikte- en breedtecombinaties worden besproken.
Dikte bereik
9–70 μm
Standaard meters
12 μm, 18 μm, 25 μm, 35 μm
Breedte bereik
10–620 mm
Binnendiameters van de kern
76 mm (3 inch) en 152 mm (6 inch)
Gegloeid (O-Temper)
De gegloeide toestand is bedoeld voor toepassingen waarbij flexibiliteit, rek en vervormbaarheid belangrijk zijn.
Hard / Half-Hard karakter
Harde en half{0}}harde omstandigheden zorgen voor een grotere structurele stijfheid en dimensionele retentie voor toepassingen die extra mechanische sterkte vereisen.
Effen/gepassiveerd oppervlak
Er kan een anti-oxidatie-passiveringsbehandeling worden gebruikt om het koperoppervlak te helpen beschermen tijdens opslag en hantering.
Adhesiebehandeling
Aanvullende oppervlaktebehandeling kan worden overwogen wanneer een sterkere hechting met materialen zoals polyimide (PI) of vloeibaar kristalpolymeer (LCP) vereist is.
Mechanische eigenschappen
De beschikbare mechanische eigenschappen variëren afhankelijk van de geselecteerde kwaliteit en temperatuur.
Treksterkte:220–450 MPa
Opbrengststerkte:120–380 MPa
Geef bij het aanvragen van een offerte het vereiste temperatuur- en mechanische eigenschappenbereik op als deze waarden van cruciaal belang zijn voor uw stroomafwaartse proces.
Productie en kwaliteitscontrole
Precisie koudwalsen
Koudwalsen met meerdere- passages reduceert de koperfolie tot de vereiste dikte, terwijl de materiaalafmetingen gedurende het hele proces worden gecontroleerd.
Gecontroleerd gloeien
Gecontroleerd-atmosfeergloeien past de materiaalstructuur en mechanische eigenschappen na het walsen aan.
Snij- en randafwerking
De afgewerkte folie kan worden gesneden en bijgesneden volgens de vereiste breedte en stroomafwaartse verwerkingsomstandigheden.
Inspectie
Kwaliteitsinspectie heeft betrekking op de belangrijkste materiaalkenmerken, waaronder:
• Dikte
• Breedte
• Oppervlakteconditie
• Elektrische geleidbaarheid
• Treksterkte
• Verlenging
• Oppervlaktedefecten
Materiaaltestrapporten kunnen worden geleverd volgens de ordervereisten.
Toepassingen
Flexibele gedrukte schakelingen
Hoge-precieze RA-koperfolie wordt gebruikt voor flexibele circuittoepassingen waarbij flexibiliteit, diktecontrole en maatvastheid belangrijk zijn.
Hoogfrequente elektronica
Geselecteerde kwaliteiten kunnen worden gebruikt in hoogfrequente elektronische toepassingen waarbij oppervlakteprofiel en elektrische kenmerken belangrijke overwegingen zijn.
Lithium--ionbatterijen
RA-koperfolie kan worden gebruikt voor het verzamelen van batterijstroom- en voor flexibele elektrische verbindingstoepassingen waarbij de geselecteerde materiaalspecificatie voldoet aan de vereisten voor celontwerp.
EMI-afscherming
Koperfolie kan worden gebruikt in geleidende afschermingslagen, kabelwikkelingen, aardingsstructuren en andere toepassingen voor het beheersen van elektromagnetische interferentie.
Maatwerk en snijden
CIVEN Metal kan aangepaste materiaalconfiguraties bespreken op basis van de toepassings- en verwerkingsvereisten van de klant.
Bij het aanvragen van een offerte dient u het volgende te vermelden:
• Koperkwaliteit
• Vereiste dikte
• Vereiste breedte
• Woedeaanval
• Oppervlaktevereiste
• Sollicitatie
• Stroomafwaartse verwerkingsmethode
• Geschatte hoeveelheid
Voor toepassingen met smalle- breedte moeten de vereisten voor precisiesnijwerk worden bevestigd, samen met de vereiste tolerantie en randconditie.
Verpakking en levering
De folie is verpakt om de rol, het oppervlak, de randen en de kern tijdens transport te beschermen.
Verpakking, kernafmetingen, snijconfiguratie en verzendvereisten kunnen worden bevestigd voordat de bestelling wordt geplaatst.
Voor aangepaste specificaties moeten productie- en leveringsschema's worden bevestigd op basis van de vereiste materiaalconfiguratie en bestelhoeveelheid.
Kwaliteits- en technische documentatie
CIVEN Metal opereert onder ISO 9001 en IATF 16949 kwaliteitsmanagementsystemen.
Materiaaltestrapporten kunnen bij verzendingen worden meegeleverd volgens de toepasselijke order- en productvereisten.
Voor klanten die een nieuw materiaal evalueren, moeten de vereiste dikte, temperatuur, substraat en toepassing worden opgegeven bij het aanvragen van monsters of proefmateriaal.
